차단기와 단로기를 조작하는 순서

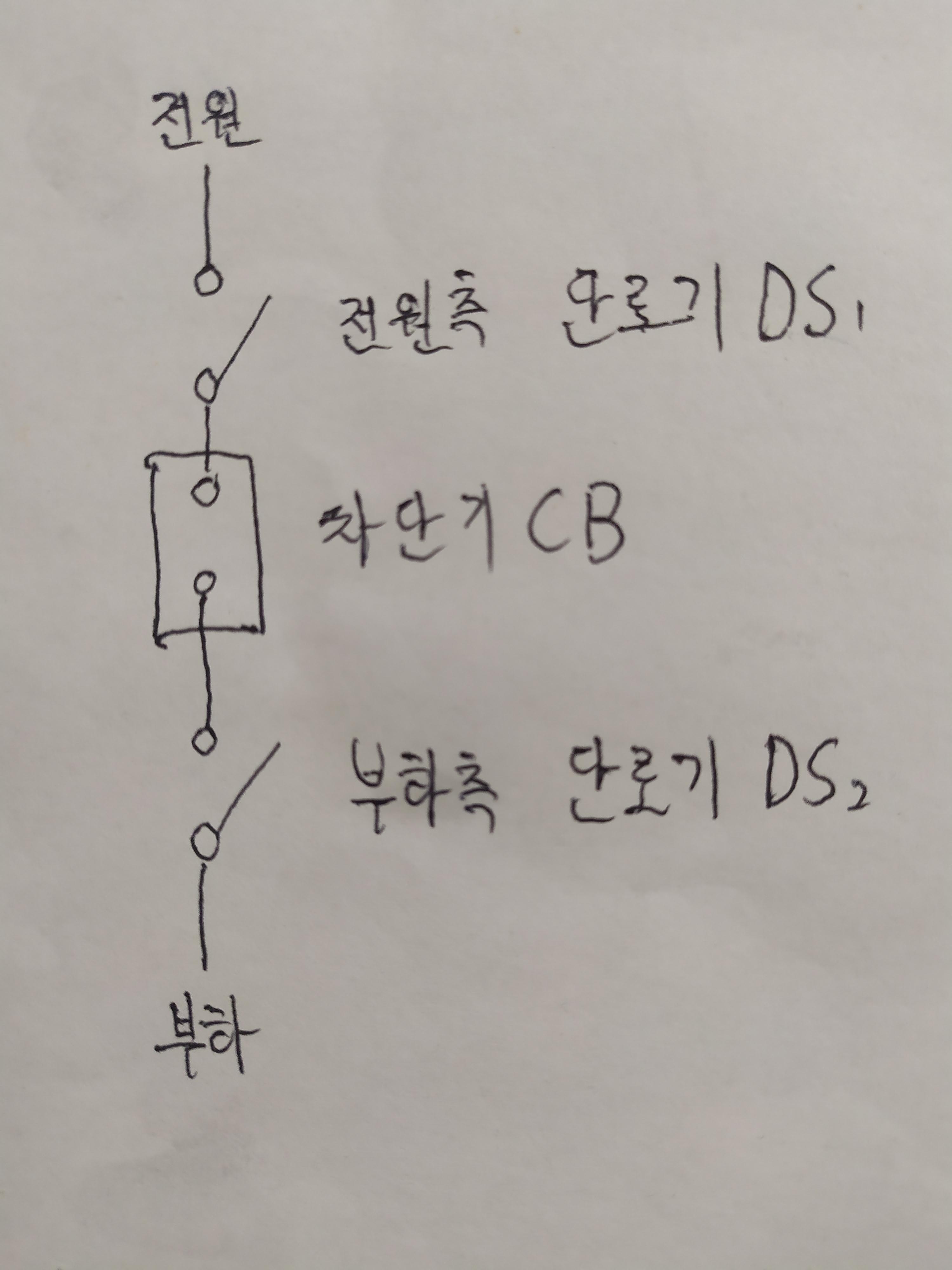

차단기와 단로기

회로를 개방하기 위해, 차단기와 단로기를 조작하는 순서 는,
차단기부터 먼저 OFF하고,
단로기는, 부하측 단로기 부터 OFF한 다음, 전원측 단로기를 OFF하는데,
단로기는 아크를 소호하는 기능이 없기 때문에, 차단기가 ON된 상태에서 단로기를 조작하면 아크가 발생해서 감전 및 전기화상 사고가 발생할 우려가 있기 때문이며,
단로기 중에서 부하측 단로기를 먼저 조작하는 이유는,
차단기를 먼저 개방시키지 않고 단로기를 개폐하는 경우를 상정해서, 부하측 단로기부터 개폐시켜야, 개방되지 않은 차단기가, 부하측 단로기에서 발생하는 과전압으로부터 전원측을 보호할 수 있기 때문입니다.



부하에 전원을 투입하기 위해 차단기와 단로기를 조작하는 순서는,

우선 부하측 단로기를 ON 하고

전원측 단로기를 ON 하고

마지막 순서에서 발생할 아크를 소호할 수 있는, 차단기를 ON 합니다.



보고 읽어주셔서 감사합니다.
